Собираясь в отпуск убедитесь, что вы не останетесь без своего смартфона если он разрядится. Розетки не везде одинаковые, как и напряжения сети. Если напряжения питания в этой стране подходят - остается обзавестись таким переходником или заранее узнать где купить его на месте или заказать зарядку с такой вилкой. В этой статье мы расскажем о видах розеток и сколько вольт в розетке в разных уголках мира.
Напряжение и частота

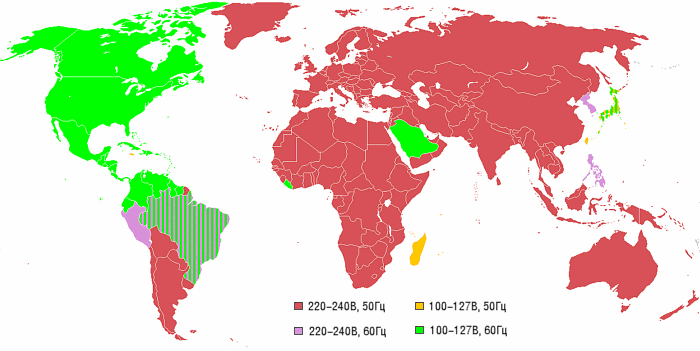

Все страны мира используют переменный ток в своих электрических сетях. Различие заключается . Выделяют две распространенных частоты:
Напряжения также отличаются - 100, 110, 115, 120, 127, 220, 230 или 240 Вольт. При этом напряжение и частота могут быть разными в разных регионах одной страны, как, например, в восточной части Японии сеть с частотой 50 Гц, а в западной - 60 Гц. Это может быть связано с тем, что электрификация происходила в разное время или часть страны была в составе другой страны. На карте ниже вы видите сколько вольт в какой стране мира.
Розетки и вилки
Всем известно, что розетки используют для подключения к электричеству электрических приборов. Их разъемы могут быть разной формы и отличаться расположением.
Виды розеток маркируются латинскими буквами от A до M - всего 13 разновидностей, рассмотрим их подробнее.
Вилка с двумя плоскими вертикальными штырьками - используется в Америке (северной и центральной) и в Японии. При этом в Японских вилках контакты одинаковы, а в Американских один из штырей шире другого.
Похож на «A», отличается тем, что штырька три - один из них заземление. К такой розетки подходит вилка типа A. Её конструкция позволяет пропускать ток до 15А. В Японии встречается реже, чем «А». Обратите внимание что в розетке и вилке один из выводов может быть шире на конце чем второй.
Тип C - более привычен, чем предыдущие, здесь расположены два круглых штырька диаметром 4.8 мм, раньше - 4 мм. Использовался почти во всех европейских странах и в России. Разница в диаметрах стала причиной того, что современные, так называемые «евровилки» часто не влезают в советские розетки.
Тип F отличается от типа C наличием заземляющих контактов.
Розетки и вилки разновидностей D и E похожи на C и F, в них также предусмотрены заземляющие контакты, но для типа D он расположен на вилке в виде третьего штыря, а в E - торчит из розетки, соответственно в вилке отверстие.
Используют в Индии, Непале, Намибии, на Шри-Ланке, а максимальный ток этих изделий - 5А. Средний штырь толще и длиннее двух оставшихся.
Тип E - во Франции, Бельгии, Польше, Словакии, Чехии, Марокко, Тунисе. Они пропускают ток до 16 А. В них отлично вставляются вилки «C» (ромбовидные как на картинке выше, круглые - не влезут), и некоторые универсальные вилки вида F (E) - с отверстием как изображено выше.
На тип D также очень похож тип M и вилки с розетками этих типов часто совместимы. Их можно встретить Южной Африке.
Используют в Великобритании и Ирландии, а также Малайзии и Сингапуре, Гонконге, Кипре и Мальте. Максимальный ток - 32 А.
В Израиле используют розетки типа H они трёхштырьковые, штыри могут быть плоскими (старые) или круглыми (новые). При этом в новые розетки используют с вилками с круглыми и квадратными выводами. К тому же в такие розетки подходят вилки «C». (И напряжение с частотой в Израильских сетях почти совпадает с нашими - 230В, 50 Гц).
Тоже с тремя штырьками используется в Австралии и Новой Зеландии, а также в Китае, Аргентина, Папуа и Новой Гвинеи. Выдерживают ток до 10 А.
Розетки J с тремя штырьками на вилке используют в Швейцарии и Лихтенштейне. Такие розетки совместимы с вилками разновидности «C».
В Дании и Гренландии используют розетки и вилки типа K .
Используется в Италии, и встречается в Северной Африке. Это трёхштырьковые вилки и розетки штыри у которых расположены в один ряд.
Подведем итоги: в таблице ниже вы видите сводную информацию о том какие розетки, напряжения и частота питающей сети используются в странах мира.
Что делать если я еду в другую страну со своей техникой?
Большинство современной электроники питаются . А для них часто не имеет значение напряжение питающей сети. Чтобы в этом убедится нужно изучить его характеристики - они указаны на наклейке на корпусы, либо отлиты на нём же.
Так и универсальными многоцелевыми.
Например, в этот можно вставить большинство вилок мира, а сам он влезет в розетки вида C (не все), D, F, E и другие.
Для питания оборудования наподобие блендера или других приборов с электродвигателями часто нужно именно номинальное напряжение, а при его снижении либо мощность снизится, либо обороты двигателя. В этом случае они будут работать в странах с напряжением таким же как дома, независимо от типа розетки.
Электробритвы лучше покупать с аккумуляторами, ведь они также работают от электродвигателя, и в случае использования аккумуляторных приборов вам не придется менять зарядное устройство.
Пишите о своем опыте поездок за границу, какие вы видели розетки и как питали свои приборы в комментариях!
Способов подключения к электрической сети, разных видов вилок и розеток существует великое множество и для туриста (вкупе с разным напряжением и частотой) такое разнообразие превращается в серьезную проблему.Из множества соединений выделяют 13 наиболее часто используемых типов розеток, обозначаемых латинскими буквами от A до M.
Тип А
Этот тип обозначается как Class II. Штепсельная вилка состоит из двух параллельных контактов. В японском варианте контакты одинакового размера. В американском - один конец чуть шире другого. Устройства с японской штепсельной вилкой можно использовать в американских розетках, но наоборот - не получится.
Тип В
Используется в Северной и Центральной Америке и в Японии.
Этот тип обозначается как Class I. Международное обозначение американского типа B - NEMA 5-15, канадского типа В - CS22.2, n°42 (CS = Canadian Standard). Максимальный ток - 15 А. В Америке тип В пользуется большой популярностью, в Японии он распространен значительно меньше. Нередко жители старых домов с розетками типа А, приобретая новые современные электроприборы с вилками типа В просто «откусывают» третий контакт-заземлитель.
Тип С
Используется во всех европейских странах, за исключением Великобритании, Ирландии, Кипра и Мальты.
Международное обозначение - CEE 7/16. Вилка представляет собой два контакта диаметром 4,0-4,8 мм на расстоянии 19 мм от центра. Максимальный ток - 3,5 А. Тип C - это устаревший вариант более новых типов E, F, J, K и L, которые сейчас используются в Европе. Все вилки типа С идеально подходят к новым розеткам..
Тип D
Используется в Индии, Непале, Намибии и на Шри-Ланке.
Международное обозначение - BS 546 (BS = British Standard). Представляет собой устаревшую штепсельную вилку британского образца, которая использовалась в метрополии до 1962 года. Максимальный ток - 5 А. Некоторые розетки типа D совместимы с вилками типов D и M. До сих пор розетки типа D можно встретить в старых домах Великобритании и Ирландии.
Тип Е
Используется в основном во Франции, Бельгии, Польше, Словакии, Чехии, Тунисе и Марокко.
Международное обозначение - CEE 7/7. Максимальный ток - 16 А. Тип Е немного отличается от CEE 7/4 (тип F), который распространен в Германии и других странах центральной Европы. Все вилки типа С идеально подходят к розеткам типа E.
Тип F
Используется в основном в Германии, Австрии, Нидерландах, Швеции, Норвегии, Финляндии, Португалии, Испании и странах Восточной Европы.
Международное обозначение CEE 7/4. Этот тип также известен под именем «Schuko». Максимальный ток - 16 А. Все вилки типа С идеально подходят к розеткам типа F. Этот же тип используется в России (в СССР он обозначался как ГОСТ 7396), разница лишь в том, что диаметр контактов, принятых в России, 4 мм, в то время как в Европе чаще всего используются контакты диаметром 4,8 мм. Таким образом, российские вилки легко входят в более широкие европейские розетки. А вот штепсельные вилки электронных приборов, сделанных для Европы, в российские розетки не влезают.
Тип G
Используется в Великобритании, Ирландии, Малайзии, Сингапуре, Гонконге, на Кипре и Мальте.
Международное обозначение - BS 1363 (BS = British Standard). Максимальный ток - 32 А. Туристы из Европы, посещая Великобританию, пользуются обычными адаптерами.
Тип H
Используется в Израиле.
Этот разъем обозначается символами SI 32. Штепсельная вилка типа С легко совместима с розеткой типа H.
Тип I
Используется в Австралии, Китае, Новой Зеландии, Папуа-Новой Гвинее и Аргентине.
Международное обозначение — AS 3112. Максимальный ток - 10 А. Розетки и вилки типов H и I не подходят друг к другу. Розетки и штепсели, которыми пользуются жители Австралии и Китая, хорошо подходят друг к другу.
Тип J
Используется только в Швейцарии и Лихтенштейне.
Международное обозначение - SEC 1011. Максимальный ток - 10 А. Относительно типа С, у вилки типа J есть еще один контакт, а в розетке есть еще одно отверстие. Однако штепсельные вилки типа C подходят к розеткам типа J.
Тип K
Используется только в Дании и Гренландии.
Международное обозначение — 107-2-D1. К датской розетке подходят вилки CEE 7/4 и CEE 7/7, а также розетки типа С.
Тип L
Используется только в Италии и очень редко в странах Северной Африки.
Международное обозначение - CEI 23-16/ВII. Максимальный ток - 10 А или 16 А. Все вилки типа С подходят к розеткам типа L.
Тип М
Используется в Южной Африке, Свазиленде и Лесото.
Тип М очень похож на тип D. Большинство розеток типа М совместимы со штепсельными вилками типа D.
Чаще всего электроприборы поставляют уже с готовой системой подсоединения их к сети. Однако случаются ситуации, когда требуется заменить такой элемент, как вилка электрическая. Выбрать подходящий вариант очень важно, так же как и правильно его подсоединить. Дабы избежать неприятных ситуаций в будущем, следует изучить технологию проведения ремонта оборудования.
Существует всего три типа электрических вилок. Это разборные и неразборные (литые) разновидности оборудования.
Каждый из них выполняет одну и ту же функцию. Вилка электрическая любого типа служит соединением сети с проводником тока.
Литые вилки завоевали большую популярность в мире современной бытовой техники. Они надежные, эстетичные и к тому же удобные. К штырям провод крепится путем точечной сварки. Система в этом случае напоминает единый провод. Контакт в этом случае отсутствует. Такой способ крепления гарантирует отсутствие окисления и ослабления в местах соединения провода со штырями вилки.
Причиной поломки литой вилки является перелом проводника у основания. Обычно подобные устройства не ремонтируют.
Вернуть прибор к жизни поможет разборной штекер. Шнур электрический с вилкой соединяется очень плотно. Чем лучше контакт, тем лучше работает оборудование.
В зависимости от государства, выпускающего представленное оборудование, существует 13 разновидностей подарок и штекеров к ним. Их маркируют латинскими буквами.
Типы А и В электрических вилок присвоены американским штекерам. Тип А не имеет заземления, а В уже содержит место для его подключения. Штырьки у них плоские.
Тип С принадлежит европейским штекерам с круглыми штырьками без заземления. Маркировку D имеют английские розетки. Штырьки круглые, два тонких и один толстый.
Французские вилки электрические с местом для заземления имеют два круглых штырька. Третий находится в розетке.
Вилка электрическая с заземлением типа F подобна С. Только в ней есть две пластины для заземления.
К английским штекерам относятся типы М и G. К другим европейским разновидностям относятся розетки J, K, L. Австралийские вилки для электрических шнуров маркируют буквой I, а израильские - Н.
Для подключения штекера к несовместимым розеткам используют переходники.
В нашей стране встречается 4 разновидности прицепных и литых вилок.
Тип С представляет собой неразборные вилки. Они чаще всего идут в комплекте с бытовой техникой и подключены к шнуру.
Тип С5 имеет круглые штыри диаметром 4 мм, без заземляющих контактов. Мощность техники, присоединенной к такому штекеру, не превышает 1,3 кВт (6 А).
Тип С6 принадлежит такому оборудованию, как вилка электрическая, прицепа заземления на которой может не быть. В некоторых вариантах у них есть штырь заземления. Диаметр штырей - 4,8 мм. Вилка рассчитана на мощность до 2 кВт (10 А).
К типу С1-b относятся разборные разновидности, рассчитанные на мощность 1,3 кВт (6 А).
Среди профессиональных электриков существует мнение, что литая вилка все же надежнее. Это относится к качественным изделиям известных производителей.
Соединение провода со штырями происходит на производстве путем пайки или, в очень редких случаях, обжима. Последующее герметичное литье корпуса надежно защищает место соединения, а также препятствует окислительным процессам на этом отрезке.
Единственное слабое место у подобного изделия - это соединение проводника с вилкой. Если произошел обрыв, лучше не пытаться разобрать литой вариант изделия. Решившись починить прибор, следует подсоединить к проводу разборную вилку.
Различные типы электрических вилок потребуют соблюдения некоторых правил монтажа для каждого из них.
Для разборных вилок С1-b следует обеспечить хороший контакт провода со штырями. Концы проводников следует залудить.
Изоляцию с кабеля снимают на 20-25 мм, не задевая жилы. Вокруг обжимных винтов вилки следует сформировать колечки. Оставшийся нахлест накручивается вокруг зачищенной основы.
Готовое колечко снимается и аккуратно залуживается, чтобы не надавить изоляцию. Затем их снова надевают на винты и зажимают до упора. Нужно следить, чтоб не сорвать резьбу.
Штыри с проводами вставляют в посадочные углубления. Отходящий провод прижимают изолирующей планкой, не повреждая наружнюю оболочку кабеля. Далее половинки штекера стягивают болтом и гайкой.
Здесь процесс подключения провода проходит еще проще. Вилка электрическая типа С5 и С6 уже имеет в своем составе особые колодки. Формировать колечки не понадобится. Провод сечением 2,5 мм кв. завидуют до 10 мм, а с 1,5 мм кв. - до 20 мм. Это связано с технологией подсоединения.
Тонкие провода потребуется сложить вдвое перед крепежом. Жилу скручивают и вставляют в клемму.
Время от времени колодки лучше поджимать, дабы обеспечить хорошее качество контакта. В подобных устройствах он достаточно хорош.
Если в электросети не предусмотрено заземление, не следует подключать лишний контакт куда попало. Третий проводник оставляют не зачищенным, как резерв. Он может пригодиться при обрыве одной из жил.
Если установить вилку с большим показателем предельной мощности на электроприбор, это увеличит запас ее прочности. Однако, ставя на технику меньшую по выдерживаемой нагрузке вилку, следует ожидать ее перегрева, выхода из строя и создания аварийной ситуации. Обязательно следует обращать внимание на маркировку вилки и мощность бытового прибора.
Ознакомившись с разновидностями такого элемента электроцепи, как вилка электрическая, можно правильно подобрать необходимый вариант для замены старого штекера. Существует несколько разновидностей подобных устройств. Каждый подбирают в соответствии с требуемой нагрузкой бытового прибора, к которому подводится провод с вилкой. Производя подключение в соответствии со всеми правилами, можно не сомневаться в долговечности и безопасности эксплуатации электровилки.
Готовясь к поездке за границу, мы берём с собой много электронных гаджетов, например электрические бритвы, телефоны, планшеты, ноутбуки, электронные книги, фотокамеры, MP3 плееры и т.д. Но, не каждый знает о том, чтоn в каждой стране существует разная электрическая система, в которой разные стандарты электрических вилок и розеток, разные частоты, напряжения и силы тока.
Поэтому перед поездкой за границу было бы неплохо узнать заранее о системе электросетей в стране, в которой вы собираетесь прибывать и заранее подготовить. В противном случае может получиться так, что в стране пребывания вам не удастся зарядить ваше электронное устройство и даже включить его для работы от сети.
В разных странах стандарты на розетки и вилки разные, поэтому вы попросту не сможете подключить зарядное устройство к этой розетке, так как оно туда просто не влезет. Чтобы обезопасить себя от подобных разочарований, нам следует позаботиться об этом заранее, купив соответствующий переходник или адаптер для зарядки данного устройства.
Сегодня можно купить универсальный набор переходников, которые подходят для большинства стран мира. Но всё же перед поездкой в другую страну будет неплохо узнать о стандарте электросистемы в ней, узнать стандарт на вилки и розетки.
ТИП А
ТИП B
Это тот же разъем типа A, но с дополнительным круглым контактом заземления. Используется обычно в тех же странах, что и разъем типа А.
ТИП C
Это ОБЫЧНЫЕ розетка и вилка, БЕЗ ЗАЗЕМЛЕНИЯ. Это самая популярная в Европе розетка, кроме Соединенного Королевство, Ирландии, Мальты и Кипра. Используется там, где напряжение составляет 220В.
ТИП D
Это старый британский стандарт с тремя круглыми контактами, установленными в форме треугольника при этом один из контактов толще двух других. Этот стандарт розеток используется для максимального тока, используется в Индии, Непале, Намибии и на Шри-Ланке.
ТИП E
Это вилка с двумя круглыми контактами и отверстием под контакт заземления, который находится в гнезде розетки. Этот тип розеток используется в настоящее время в Польше, во Франции и в Бельгии.
ТИП F
Это ВСЕМ ИЗВЕСТНЫЕ РОЗЕТКА И ВИЛКА ТИПА "ЕВРОСТАНДАРТ", как тип С, но с заземляющим контактом. Этот тип розеток используется, например, в Германии, Австрии, Голландии, Норвегии, Турции и Швеции.
ТИП G
Это британская розетка с тремя плоскими контактами. Используется в настоящее время в Великобритании, Ирландии, на Мальте и на Кипре, в мире, например, в Малайзии, Сингапуре и Гонконге. Примечание – этот тип розетки часто выпускается с встроенным внутренним предохранителем. Поэтому, если после подключения устройства оно не работает, то первое что нужно сделать, это проверить состояние предохранителя в розетке, возможно дело именно в нём.
ТИП H
Этот разъем розетки используется только в Израиле и в секторе Газа. Имеет три плоских контакта, или в более ранней версии круглые контакты организованы в форме буквы V. Не совместима ни с какой другой вилкой. Предназначена она для значений напряжения 220В и тока до 16А.
ТИП I
Это австралийская розетка, она имеет два плоских контакта, как в разъеме американского типа А, но они расположены под углом друг к другу – в форме буквы V. Есть также в версии с контактом заземления. Этот тип розетки используется в Австралии, Новой Зеландии, Папуа-Новой Гвинеи и Аргентине.
ТИП J
Это швейцарская вилка и розетка. Похожа она на вилку типа C, но имеет дополнительный контакт заземления посередине и два круглых контакта питания. Используется в Швейцарии и за ее пределами в Лихтенштейне, Эфиопии, Руанде и на Мальдивах.
ТИП K
Это датская розетка и вилка, она аналогична популярной европейской розетке типа C, но дополнительно имеет контакт заземления, расположенный в нижней части разъема. Является базовым стандартом в основном в Дании и Гренландии, а также в Бангладеше, Сенегале и на Мальдивах.
ТИП L
Это итальянская вилка и розетка, она аналогична популярной европейской розетке типа C, но имеет дополнительный круглый контакт заземления, расположенный в центре, два круглых контакта питания расположены необычно в линию. Используется такая розетка в Италии, а также Чили, Эфиопии, Тунисе и на Кубе.
ТИП M
Это африканская розетка и вилка с тремя круглыми контактами, расположенными в форме треугольника, при этом контакт заземления явно толще двух других. Похож он на разъем типа D, но у него гораздо толще контакты. Предназначена розетка для питания устройств током до 15А. Используется в ЮАР, Свазиленд и Лесото.
Когда речь заходит об электричестве, о глобализации можно забыть. Даже в Евросоюзе, где ходит одна валюта, электрические розетки встречаются разные. Поэтому, собираясь за границу, приходится пополнять багаж переходником или искать его уже по приезде. Причина тому - исторический фактор.
В эпоху электрификации изобретатели разных стран предлагали свои варианты оптимальных розеток; по всему миру строились разные виды электрогенераторов. А национальные компании, занимающиеся монтажом электросетей, поставляли свои приборы, подходящие к этим сетям. Соответственно, внедрялись разные виды штепсельных разъемов и розеток и проектировались свои сети. Разработки других стран полностью игнорировались.
Влияла на разработку розеток и доступность материалов. Например, во время Второй мировой войны в Великобритании придумали трехштекерную вилку с коротким медным плавким предохранителем. Такая конструкция позволяла сэкономить запасы меди для военных нужд.
Сейчас, согласно одной классификации, выделяют 12 типов розеток, согласно другой - 15. Причем розетки одного типа иногда принимают вилки другого. Однако, узнав, что в стране, куда вы собираетесь, такой же тип розетки, как и дома, - не спешите радоваться! Это решение только половины проблемы. В разных частях света напряжение и частота тока могут различаться.
К счастью, все эти различия не испортят ваш отпуск или деловую поездку - нужно всего лишь заранее приобрести подходящий переходник.
Полный обзор всех стран мира и их соответствующих вилок/розеток и напряжений/частот, используемых для бытовой техники. Таблица показывает, что в большинстве стран электроснабжение составляет от 220 до 240 вольт (50 или 60 Гц), значительно превосходят страны, работающие на 100-127 вольт. Список также показывает, что типы A и C являются наиболее часто используемые электрические вилки во всем мире.
В большинстве стран есть четко определенные штекер и стандарт напряжения. Однако многие латиноамериканские, африканские и азиатские страны используют разношерстную коллекцию часто несовместимых – вилок, а иногда и напряжение отличается от региона к региону. Такая ситуация затрудняет путешествия, чтобы оценить, какой разъем адаптера или трансформатора необходим для поездки. В этом случае, когда ситуация с электричеством в стране требует дополнительной информации, название страны, о которой идет речь, выделяется красным цветом.
